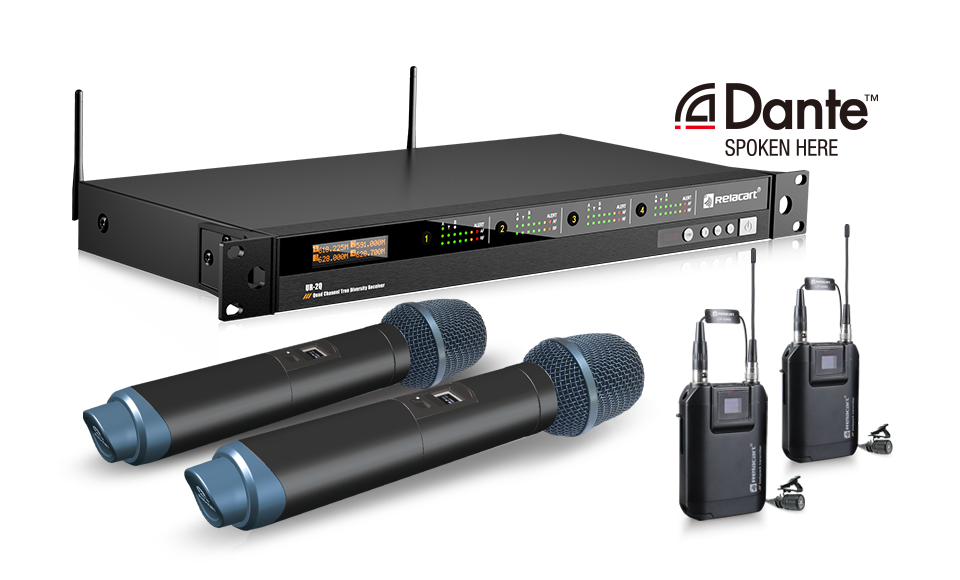

UR-2Q 四通道130MHz 寬頻真分集無線麥克風系統
UR-2Q系列無線麥克風凝聚力卡長期累積的技術精華，擁有先進的四通道電調諧技術、130MHz的切換頻寬（視地區而定）；擁有精美的工業設計外觀；搭配自主研發的DSP音頻擴展算法，支持Dante協議輸出、Magic EQ功能可任意調節；本系列適用于高要求的多功能演示廳、酒店、會議以及大中型演出場合。
產品特點：
Dante網絡音頻協議
● 具有Dante網絡音頻輸出，連接Dante音頻設備可自動識別出產品的Dante通道；音頻信號可輸出到任何的Dante音頻設備
DSP音頻數字擴展
● 采用高速DSP芯片， 24位高性能ADC、DAC加自主研發的數字音頻擴展算法，將無線傳輸過程中帶來的噪音降低
【Magic EQ】功能
● 具有內置9種數字音頻等化器（Magic EQ），可透過參數改變音頻頻響曲線直接調出喜歡的音質
AFS自動搜頻
● 具有【AFS】自動搜索實際環境中干凈、無干擾頻率功能；進入設置菜單選擇AFS功能，就會自動搜索及鎖定在實際工作環境中不受干擾的頻道上。
IR紅外對頻
● 具有【IR】紅外線自動對頻功能，只要一按【SYNC】按鍵，就能立即使發射器自動精確鎖定接收機的工作頻點。
超闊頻寬
● 超寬頻段UHF 470MHz～960MHz，純分集接收；每個通道分頻組與頻點設計，確保在*窄的頻段范圍內能夠同時使用盡量多的無線話筒。
通用性強
● 134MHz寬頻發射機，多個不同頻段的接收機隨意互用。
環保節能
● 精密的低功耗電路設計，發射機使用2節AA堿性電池，連續工作可達10小時。

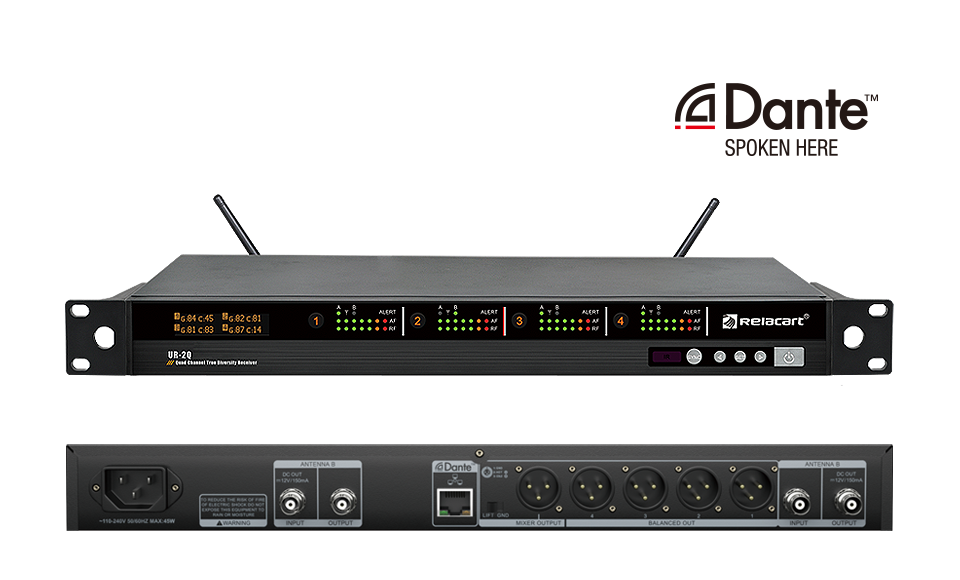

UR-2Q四通道無線接收機
機箱規格： EIA標準1U
頻率穩定度： ±0.005%
外置天線接口： 雙BNC 支持 +12V/150mA 輸出
外置音頻接口： MIXER混合平衡音頻輸出、BALANCED單通道平衡音頻輸出
以太網口： 支持Dante通訊協議
接收頻段： 470MHz～960MHz
振蕩方式： PLL頻率合成技術
接收靈敏度： 在偏移度等于25KHz，輸入5dBu時，S/N>60dB
頻帶寬度： 單通道130MHz
***偏移度： ±45KHz
音頻采樣率： 96KHz 24-bit
音頻擴展： 力卡DSP數字音頻擴展算法
綜合S/N： >105dB
綜合T.H.D： <0.7%@1KHz
頻率響應： 80Hz～18KHz ±3dB
工作有效距離： 一般80米（空闊地方）
供電方式：外置適配器 DC12V/12W
尺寸： 480(長)X43(高)X350(深)
UH-2無線手持麥克風
載波頻段： 470MHz～960MHz
諧波幅射： 低于主波45dBm以上
頻帶寬度： 單頻段 134MHz
調制方式： FM
音頻壓縮： 力卡經典音頻壓縮電路
音頭： 動圈式/電容式，心形指向性
RF輸出功率： 10mW / 30mW
電池： AA x2
電流耗電： 130mA(典型)
電池壽命： 約10小時
尺寸 52（Φ）x255（長）
重量： 約235g(不含電池)

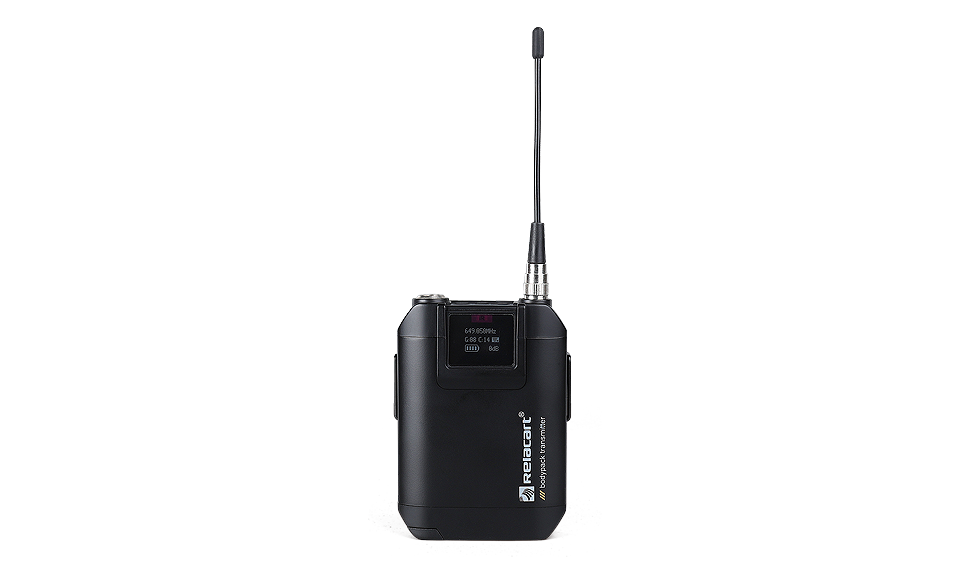

UT-2無線佩戴式腰包發射機
載波頻段： 470MHz～960MHz
諧波幅射： 低于主波45dBm以上
頻帶寬度： 單頻段 134MHz
調制方式： FM
音頻壓縮： 力卡經典音頻壓縮電路
音頻輸入接口： 4-pin迷爾XLR插口 ，輸入增益3級可調
RF輸出功率： 10mW / 30mW
電池： AA x2
電流耗電： 130mA(典型)
電池壽命： 約10小時
尺寸 84（高）x66（寬）x23（深）
重量： 約155g(不含電池)

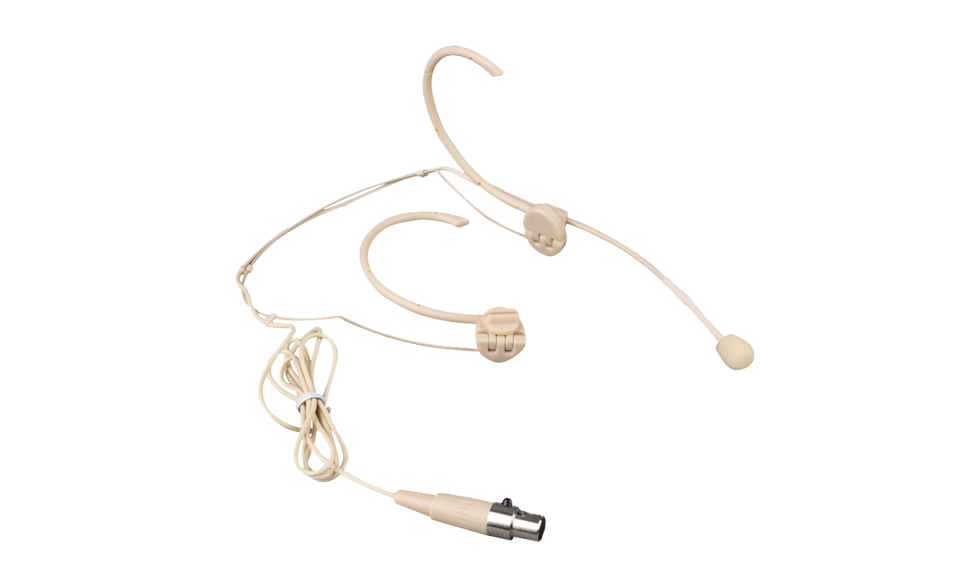

HM-610S全向頭戴式麥克風
拾音方向：全指向
靈敏度：-47dB±2dB
輸出阻抗：≤2.2K Ω
信噪比：≥58dB
咪芯尺寸：Φ6.0 X 5.0mm
頻率響應：45Hz~18KHz
供電電壓：2~10V.DC
線長：1m

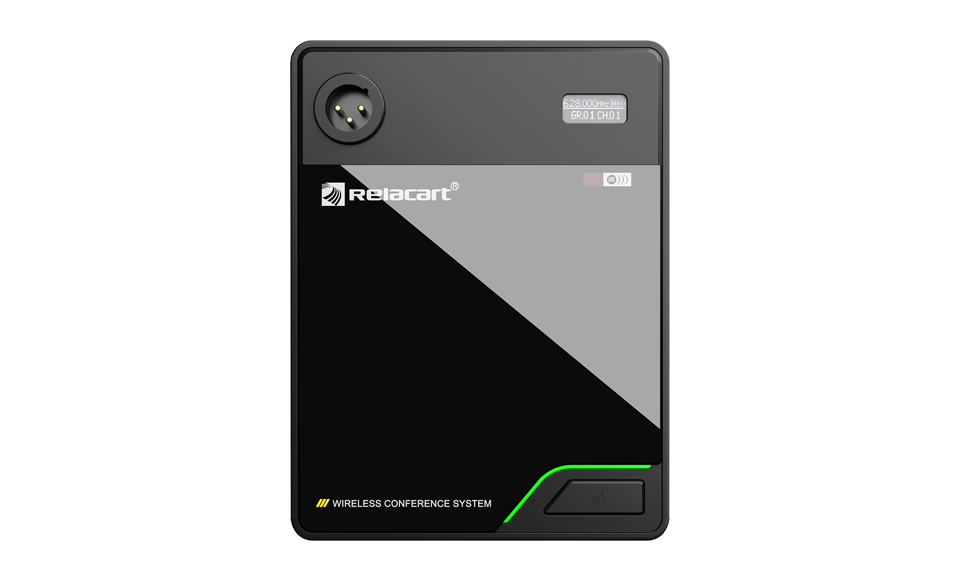

UD-223專業無線會議話筒底座
載波頻段： 470MHz～936MHz
振蕩方式： PLL頻率合成技術
諧波輻射： 低于主波50dBm以上
頻帶寬度：134MHz（視地區而定）
***偏移度：±45KHz
RF功率輸出：10mW
低切開關：200Hz以下
電池：AAx4
電流消耗：180mA(典型)
尺寸：170（長）x129（寬）x49（高）
重量：約580g（不含電池）
R-14D天線分配器
頻率范圍：480 MHz --950MHz
總增益：0dB，±1dB
輸入/出阻抗：50歐姆
天線供電：+8V DC/150mA 中央點為正極
直流輸出：12V DC/1A(MAX)*4組 中央點為正極
電源：100--240V AC，50/60Hz 45W
尺寸：410mm(寬)x43mm(高)x206mm(深)
重量：約2.5kg
R-32AU指向性天線
技術指標：
天線頻率范圍：480--950MHz
放大器頻率范圍：490--950MHz
天線增益：≥6.5dB
放大器增益：5dB/13dB(+/-1.5dB)(R-32AU)
天線阻抗：50Ω
供電：8v，40mA
輸出：OIP3>28dBm
連接器端口：BNC母頭
外形尺寸：307x324x1.6
重量：約415g

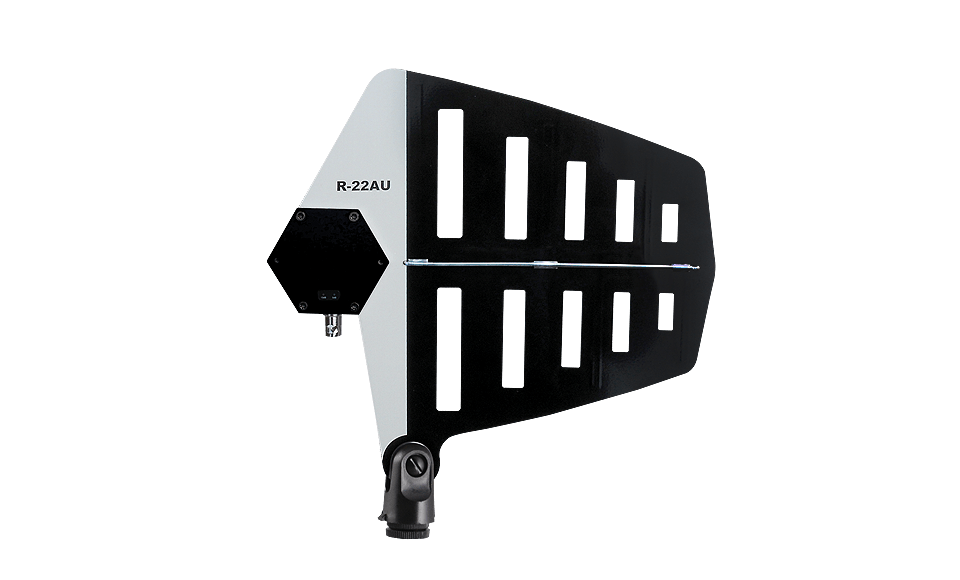

R-22AU指向性天線
技術指標：
頻率范圍：620--960MHz
天線增益：6dBi
放大器增益：15dB
三階交調截取點：28dBm
連接器端口：BNC母頭
外形尺寸：245mmx236mmx31mm
重量：約220g
R-20U指向性板狀天線
技術指標：
頻率范圍：600--800MHz
駐波比：≦2.0
輸入阻抗：50歐姆
增益：7dBi(典型)
極化方式：垂直
前后比：≧25dB
水平面波瓣寬度：80°
垂直面波瓣寬度：60°
***承受功率：50W
頻寬：200MHz
接頭類型：BNC
尺寸：210mmx180mmx44mm
重量：約300g

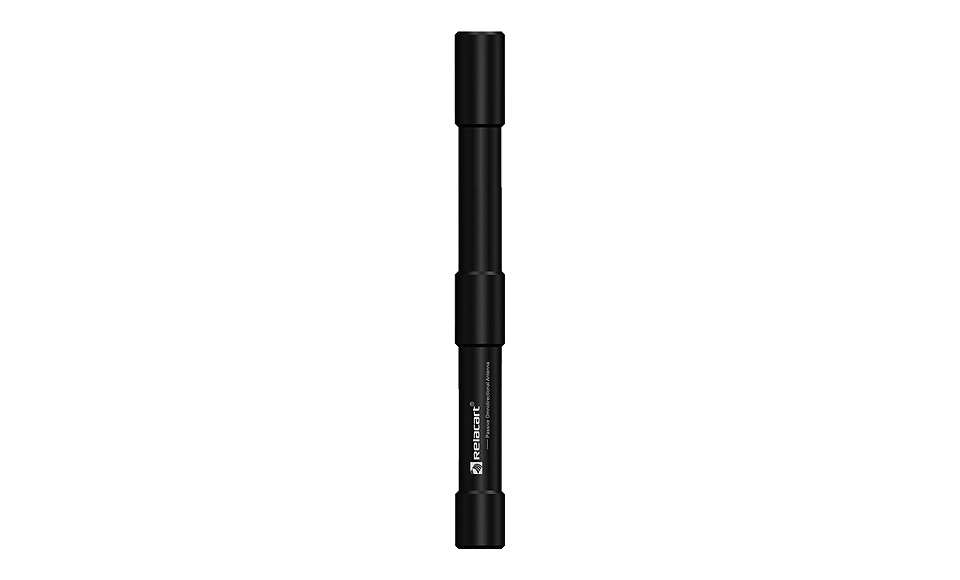

R-43W棒狀天線
技術指標
頻率范圍:400MHz~950MHz
2000MHz~2500MHz
增益:9dB
駐波比:≤2
輸入阻抗:50 Ω
接頭類型: N型公頭
尺寸:φ36.5 x 376
凈重:約220g

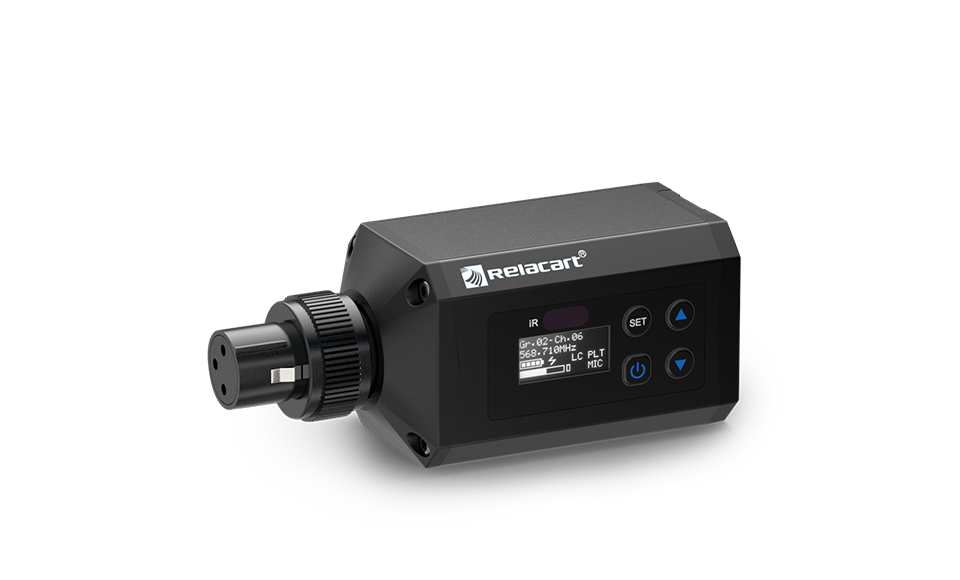

UP-2插入式發射器
技術指標
頻率響應：80Hz ~ 15KHz
參考輸入電平：-20dBV
幻象電源電壓：48V
信噪比：<100dB
供電方式：AA 1.5V x2
正常工作電流：2.0 ~ 3.6V
外形尺寸：105 x 43 x 43（mm）
凈重（不含電池）：133g

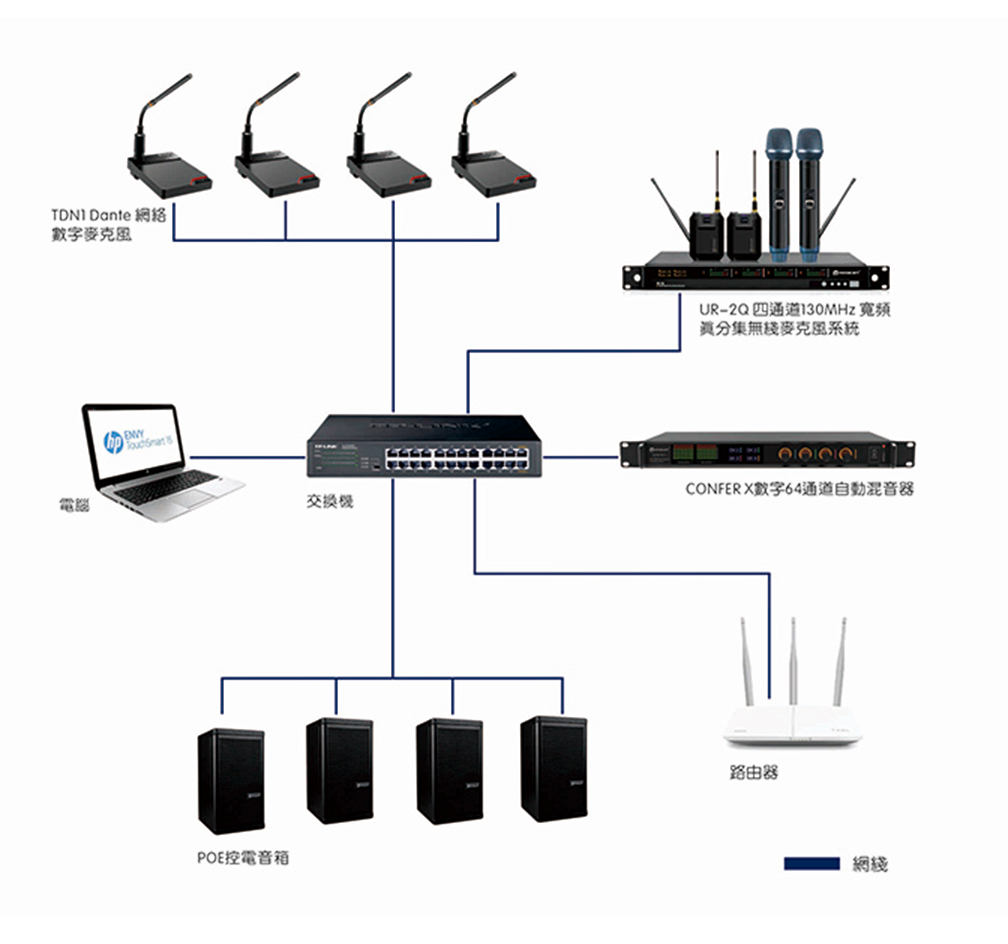

UR-2Q 四通道130MHz 寬頻真分集無線麥克風系統方案
