CS-300 Dante有線手拉手專業型會議討論系統

CS-300是一款簡便的、經濟實惠型會議討論系統。采用精巧的設計，著重于各種會議應用而全新推出的一款手拉手討論型會議系統，新研發的聲控模式，使參加會議的人員不需手動操作、直接對話筒講話，就可以啟動話筒單元進行發言，使用簡單，全面適用于各種會議場合。

本系統由軟件和硬件組成，采用微處理器編輯控制，單元自動檢測設置、創新發言模式設置、發言限時功能設置、系統視頻預置等功能的實現，成為新一代多功能的、可脫離電腦使用、操作直觀簡便的視頻跟蹤討論型會議系統，支持Dante協議，是會議工程應用環境理想的系統解決方案。

實用功能

·采用***OLED顯示屏，可顯示話筒狀態、操作模式、主機工作狀態、發言人數等。

.4種會議模式選擇，分別為先進先出、限時發言、申請發言、聲控發言模式。

·主機可選擇發言數量，可選擇2/3/4支話筒同時發言。

.支持攝像跟蹤，可通過串口RS-232或RS-422通信協議控制多達4個攝像頭，兼容VISCA、PELCO-D、PELCO-P 3種攝像機控制代碼協議。

.具有4個視頻輸入和1個視頻輸出端口，支持標清和高清SDI視像輸入輸出，高清SDI支持HDcctv1.0、HD-SDI(ST292)、3G-SDI(ST424)、SD-SDI(259)等標準。

.可通過9針串口控制接口連接智能中控系統實現攝像跟蹤。

.支持Dante協議，靈活滿足各種工程方案。

·新開發的高電壓低電流電源供應系統，將線路電壓損耗降到*小，將連接電纜過長的影響降到*小。一條電纜可連接更多的會議單元，令工程安裝更加簡單。

·采用防脫落航空電纜手拉手連接方式，連接簡單、可靠穩定，整個系統安裝上所需的工程及費用都可減低。

語音清晰

·帶自動增益音頻處理電路，有效防止回授的產生及提高整個系統的清晰度。

靈活擴展

·擴充及變更配置容易，一臺主機可連接40個會議話筒單元,如接上輔助電源EXP-24V,會議話筒單元可擴張至110個。

·連接電話耦合器可以直接應用于遠程電話會議。

靈活發言

·CS-300C主席單元具有優先權按鍵（Priority），用來控制發言順序的功能，可以取消所有代表單元的發言，控制會議氣氛。

多達四種會議模式：

---限時模式：發言時間限制可設置1-60分鐘，時間到后自動關閉發言。達到開機數量后，另有代表單元要發言時，自動進入請求發言登記隊列。

---先進先出模式：先進先出的發言模式(工廠預置位置)，達到開機數量后，***開啟的發言單元被后來發言單元關閉。

---申請發言模式：代表單元發言需由主席單元或操作者批準，在此模式下，主席單元始終保持常開狀態。

---聲控模式：聲音開啟話筒，不需人工操作，達到開機數量后，***開啟的發言單元被后來發言單元關閉。

多種音頻端口

·具備錄音輸出連接錄音機，所有會議記錄能完全錄音保存，還可外接音響擴音設備。

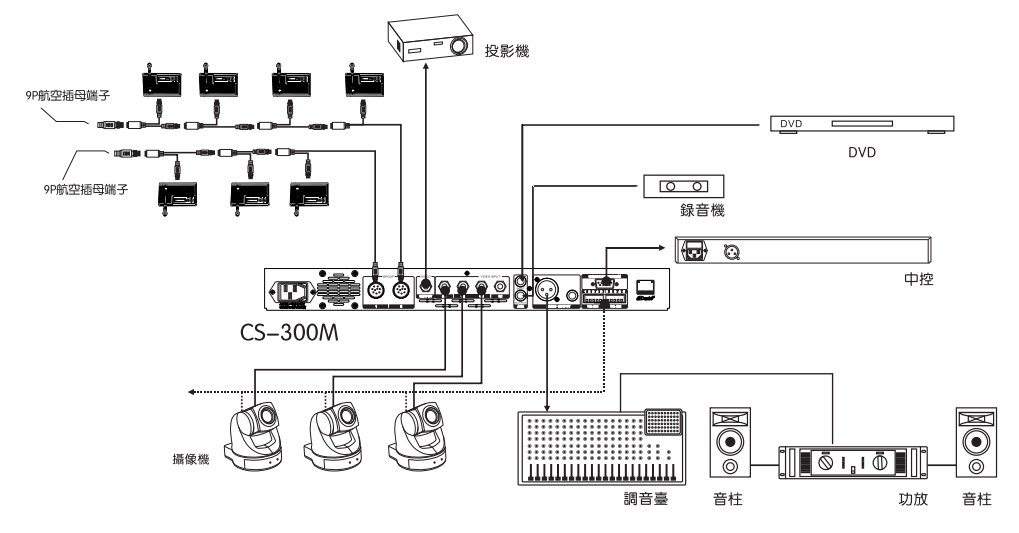

CS-300會議系統

頻率響應：60Hz-18KHz

總諧波失真：＜0.1%（f=1KHz）

動態范圍：＞70dB

信噪比：＞98 dB（THD＜1%，f=1KHz）

連接線纜：防脫落9芯屏蔽線纜。

連接方式：手拉手

會議單元***數：110

同時開啟話筒數：2/3/4

工作條件：固定、靜止或移動。

產品參數：

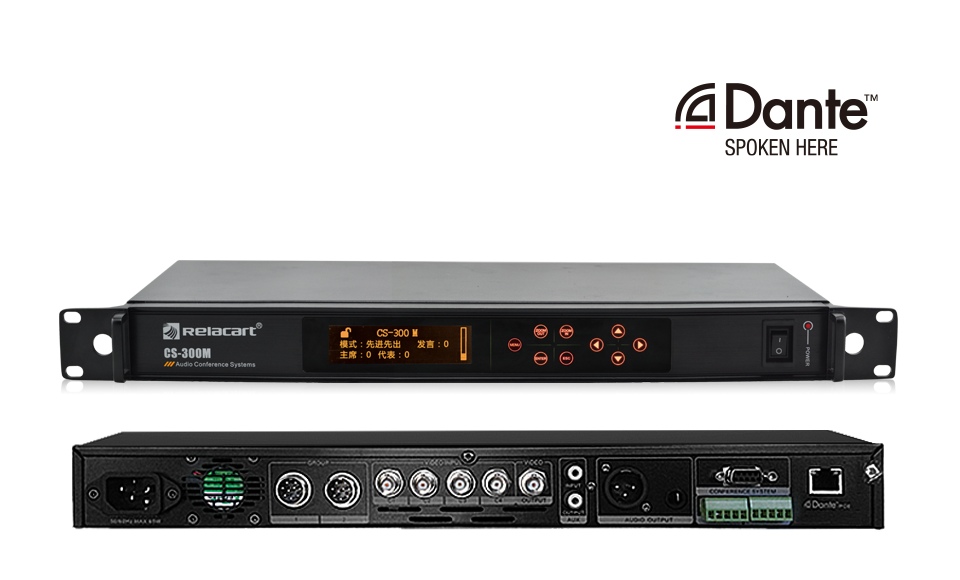

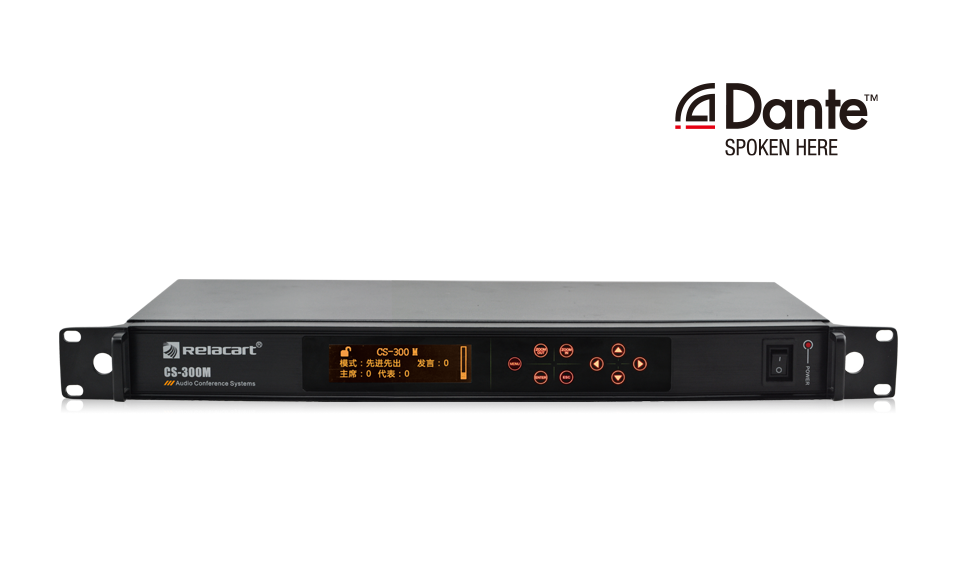

CS-300M會議主機
·全金屬材質的EIA標準1U機箱，配合鋁合金面板，專業高雅。
·采用***OLED顯示屏，可顯示話筒狀態、操作模式、主機工作狀態、發言人數等。
·具有安裝方便的提手。

機箱規格：EIA標準1U
供電電壓：90-264V AC或127-370V AC，47-63Hz
靜態功耗：6W
額定功率：75W/24V
***功率：100W/24V
XLR平衡卡儂***輸出電平：14dBm
63.5mm平衡插座***輸出電平：14dBm
RCA蓮花插座***輸出電平：10 dBm
RCA蓮花插座***輸入電平：1.5 dBm
會議單元擴展口：9芯航空公頭x2
視頻輸入口：BNC母頭 x4
視頻輸出口：BNC母頭 x1
視頻接口阻抗：75歐
9針串口控制接口：DB9母頭x1
RS-232控制協議接口：5P鳳凰端子x1
RS-422控制協議接口：5P鳳凰端子x1
Dante接口：RJ45 x1
音頻輸出：XLR公頭x1、6.35mm立體聲插座x1、RCA蓮花座x1
音頻輸入：RCA蓮花座x1
顯示屏類型：OLED
按鍵方式：觸摸式
重量：約2.3kg
尺寸：410(寬) x43(高) x 206(深)

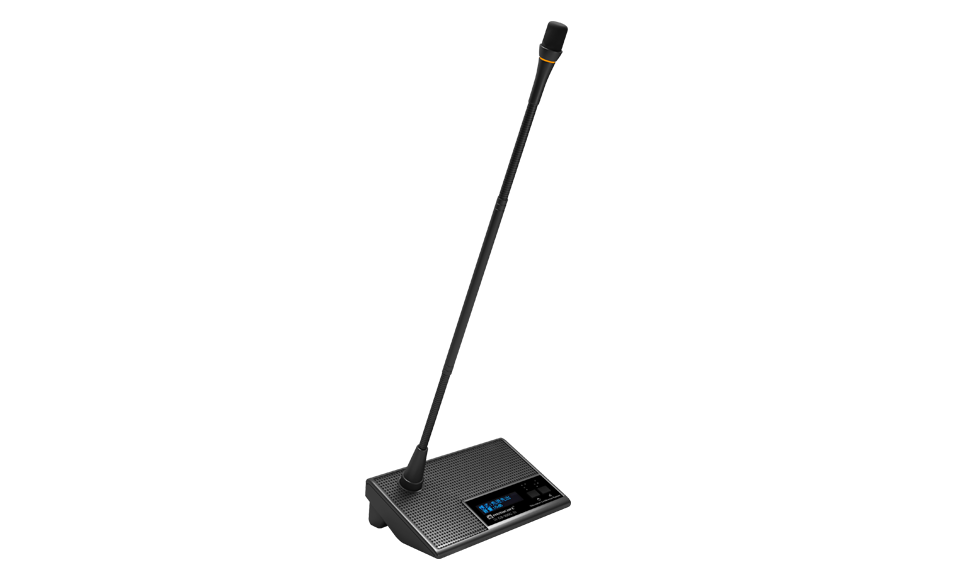

CS-300C主席單元 CS-300D代表單元
·精致典雅的設計，符合人體工程學，極具現代氣息。
·符合IEC60914國際標準。
·具有優先權按鍵功能，可以關閉正在發言的代表單元。
·話筒采用超寬視角OLED顯示屏，可顯示各種工作狀態。
·話筒設有超寧靜的電子觸控開關，能避免開關的機械聲放大，可控制
·話筒拾音的操作，并能以話筒開關上的LED顯示工作狀態。
·話筒帶明亮的發光光環指示工作狀態。
·獨有的音頻處理電路，提高整個系統的清晰度。
·心型指向電容話筒，實現高品質聲音拾取，不易嘯叫。
·固定式話筒桿。
·主席單元可以利用優先權按鍵(Priority)和批準按鍵(Permit)來控制發言順序，控制會議氣氛。

傳聲器類型：電容式心形指向

頻率響應：50Hz-18KHz

靈敏度：-47dB+/-3dB(0dB=1V/Pa,f=1KHz)

***輸入聲壓級：105Db(THD＜5%, f=1KHz)

信噪比（A加權）：＞52dBA

失真度：＜0.1%

供電：24V DC(主機提供)

揚聲器***功率：1.5W

功耗：0.8W-2.5W

耳機插口：3.5mm立體聲插口

顯示屏類型：OLED

單元接口：9芯航空公頭

重量：約950g

咪管長度：340mm/420mm(默認)/480mm

底座尺寸：182（寬）x51(高) x 110(深)

按鍵：發言/靜音

顏色：鎳黑色

EXP-124會議系統中繼器

EXP-124是一款應用在有線會議系統中的中繼器，為會議系統的話筒單元提供電源連接，增強整個系統的穩定性，提高話筒單元的使用數量。

·EXP系列中繼器采用全金屬打造，整體堅固、時尚、美觀，并留有固定孔，可以固定安裝在墻壁、桌底等地方，方便安裝使用。
·兩路9P航空公連接端，使用專用9P航空錢連接，一路為輸入端，一路為輸出端。
·可對通訊信號進行放大，增強通訊質量,
·內置72W/24V電源模塊，可為30支話筒單元提供供電。
·內置風扇，能保證電源在大功率工作時保持良好的散熱效果。
·帶有工作指示燈，待機時亮紅燈，工作時亮藍燈。

型號：EXP-124

供電(交流)：110-240V,50/60Hz

輸出電壓：24V

***輸出功率：72W

輸入/輸出端：9P航空公

規格：220(長)×140(寬)×48(高)

重量：950

P-24V外部供電器
