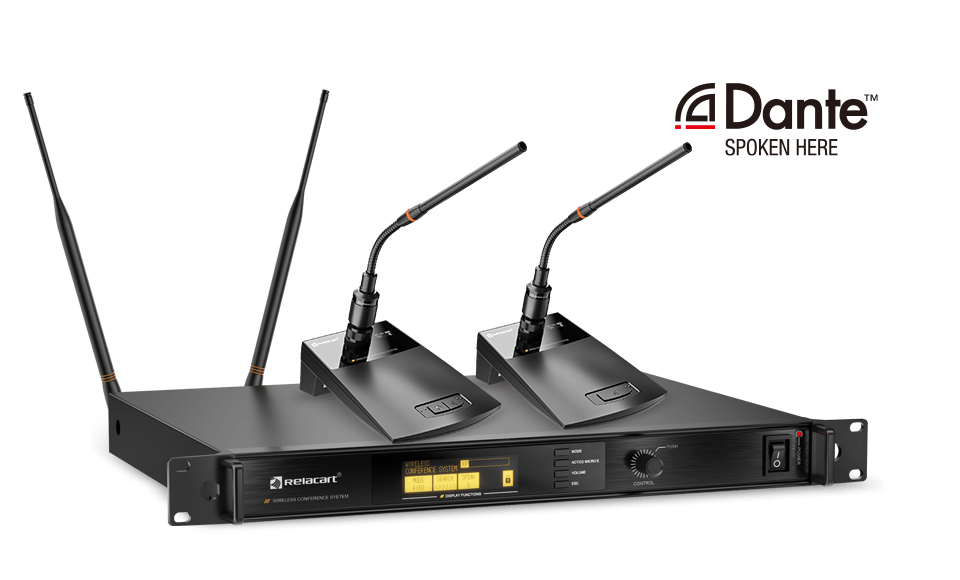

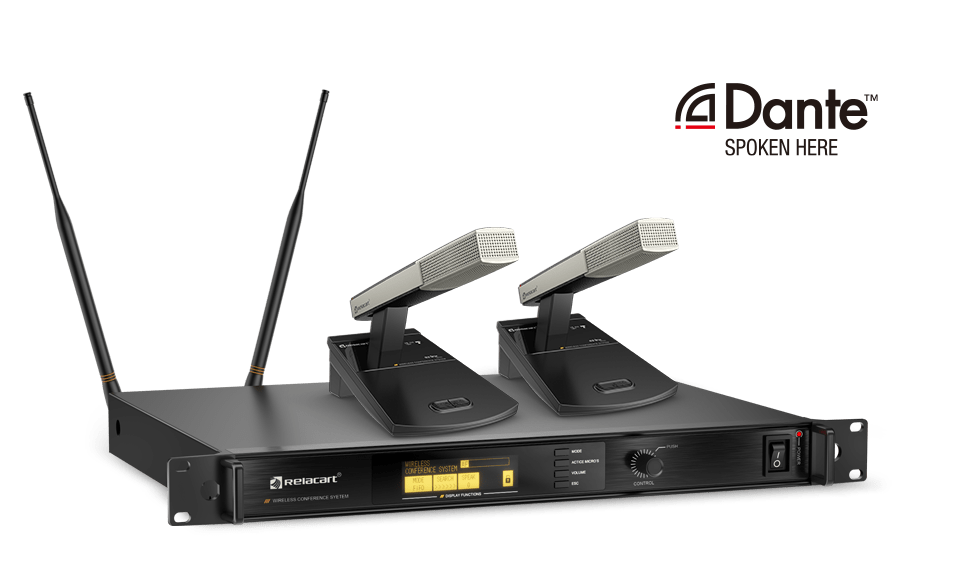

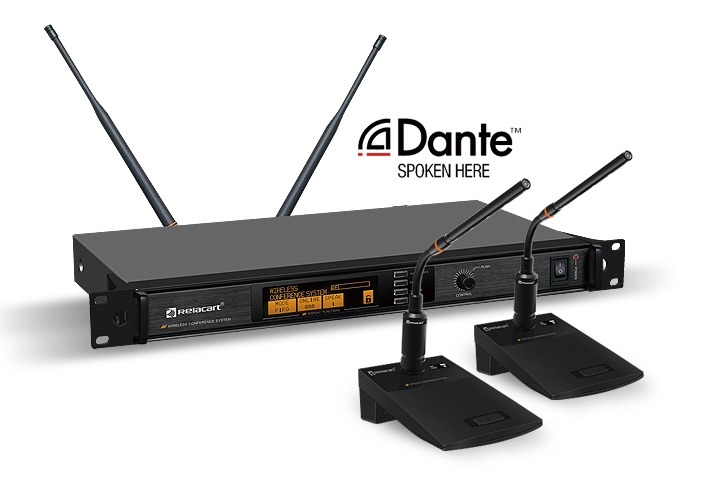

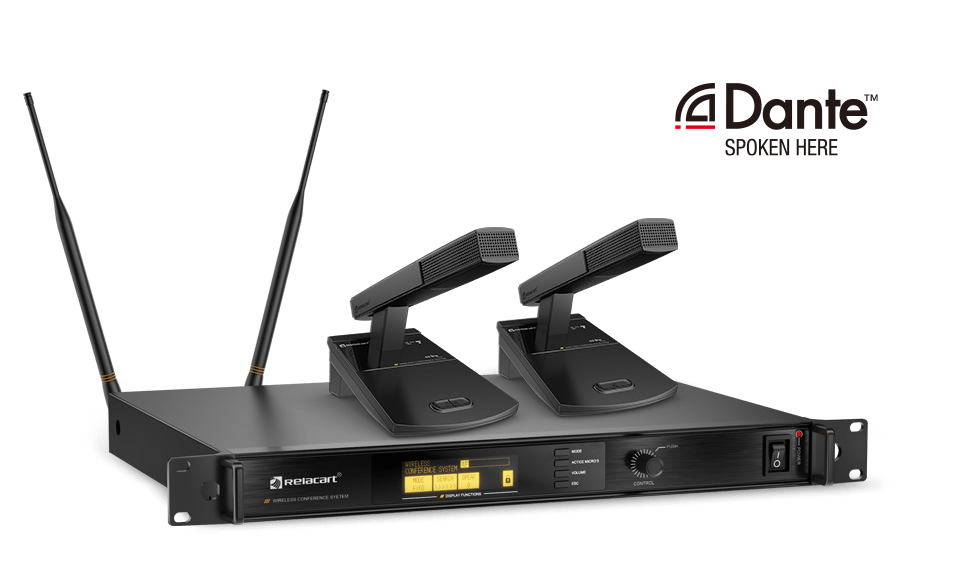

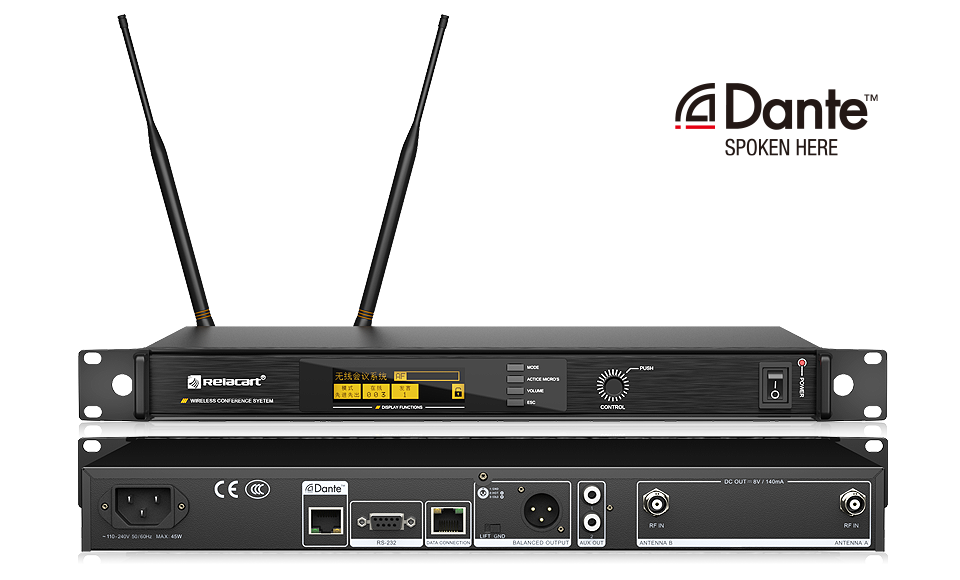

WDC-903 Dante數字無線會議討論系統，具有專業的外觀設計、電路構成以及穩定的功能特性，可與VTS-2000自動視頻跟蹤系統、中控系統配合使用，實現功能性多樣化的現代高科技會議。本無線會議討論系統的數據指令使用LoRa協議傳輸，音頻工作在UHF頻段，高保真的線路設計，可產生高品質的聲音效
Dante音頻傳輸協議
具備Dante接口，可與任何具有Dante的設備通訊傳輸音頻。
[AFS]自動搜頻
系統自動搜索不受干擾的頻道并替換受干擾的的通道。
自動電源開啟
會議單元可自動選擇或者手動啟動電源，選擇自動開啟時，在啟動主機的同時主機會發指令給會議單元，會議單元接受到指令后就自動開啟電源處于工作模式。
4種會議模式
①限時模式：發言時間限制可設置1-60分鐘，時間到后自動關閉發言。達到開機數量后，另有代表單元要發言時，自動進入請求發言登記隊列。 ②先進先出模式：先進先出的發言模式（工廠預置位置），達到開機數量后，***開啟的發言單元將被后來的單元取代發言。 ③申請模式：代表單元的發言需由主席單元或操作者批準，在此模式下，主席單元始終保持工作狀態。 ④聲控模式：聲音開啟話筒，不需人工操作，達到開機數量后，***開啟
LoRa通信協議與UHF音頻傳輸協議
采用LoRa協議433Mhz無線控制信號，U段音頻傳輸技術。
擴展性
具備天線接口，與力卡的天線系統配合使用，傳輸信號特強。 在同一建筑物內可安裝任意多套無線會議系統。 與VTS-2000自動視頻跟蹤系統配合使用，實現會議自動視頻跟蹤功能。 配備RS-232接口，可連接各種中控設備。
機箱規格：EIA標準1U
接收頻道：六通道
頻率穩定性：±0.005％
載波頻段：521.25MHz-936.85MHz
采樣率：48KHz/24bit
調制方式：FM
工作有效距離：80米
震蕩方式：PLL頻率合成技術
頻段寬度：32MHz（視地區而定）
***偏移度：±45KHz
綜合S/N：＞100dB
綜合T.H.D：＜0.5％@1kHz
綜合頻率響應：50Hz-18KHz
輸出：XLR平衡卡儂公座，2位蓮花母座
供電方式：AC110-240V 50/60Hz
尺寸：480(長）×43（高）×350（深）
重量：約3.2kg

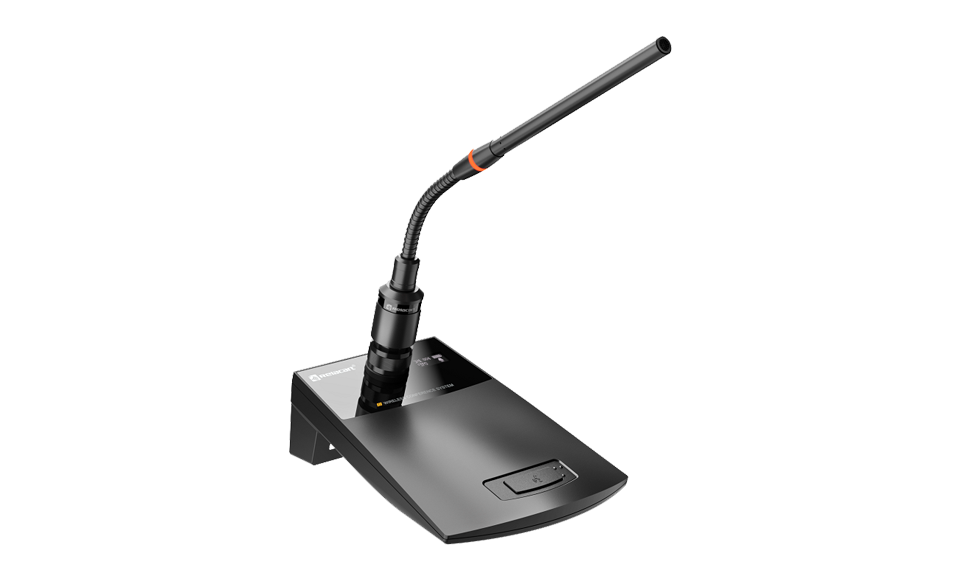

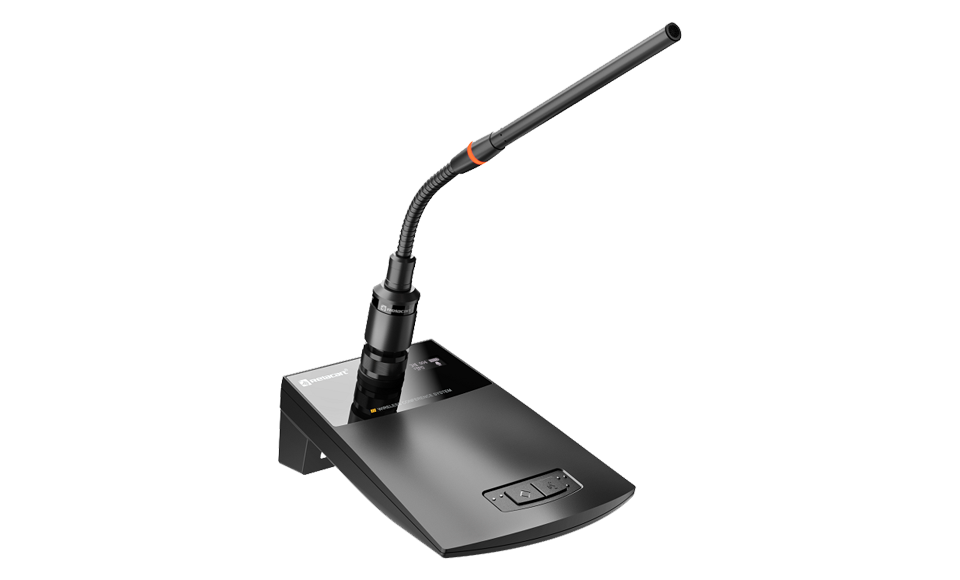

WDC-903C無線主席會議單元
WDC-903C采用低延時的LoRa協議進行與主機之間雙向通訊，音頻傳輸使用傳統穩定的UHF頻段，高保真的電路設計可提供高品質的聲音效果。具有高清OLED顯示屏，可拆式鵝頸話筒設計，可拆式鋰電池，自動開關話筒功能更是WDC-903C的亮點。
載波頻段：521.25MHz-936.85MHz
振蕩方式： PLL頻率合成技術
諧波輻射 低于主波45dBm以上
頻帶寬度： 134MHz
***偏移度： ±45KHz
輸入插座： 三針卡儂公插口
RF輸出功率： 30mW
供電： 鋰離子聚合物充電電池，3.7V/2900mA
消耗電流： 120mA（典型）60mA(待機靜音)
工作時間： 23小時（典型） 48小時（待機靜音）
重量： 910g
尺寸： 162(長)X125(寬)X54(高)
按鍵：發言/靜音

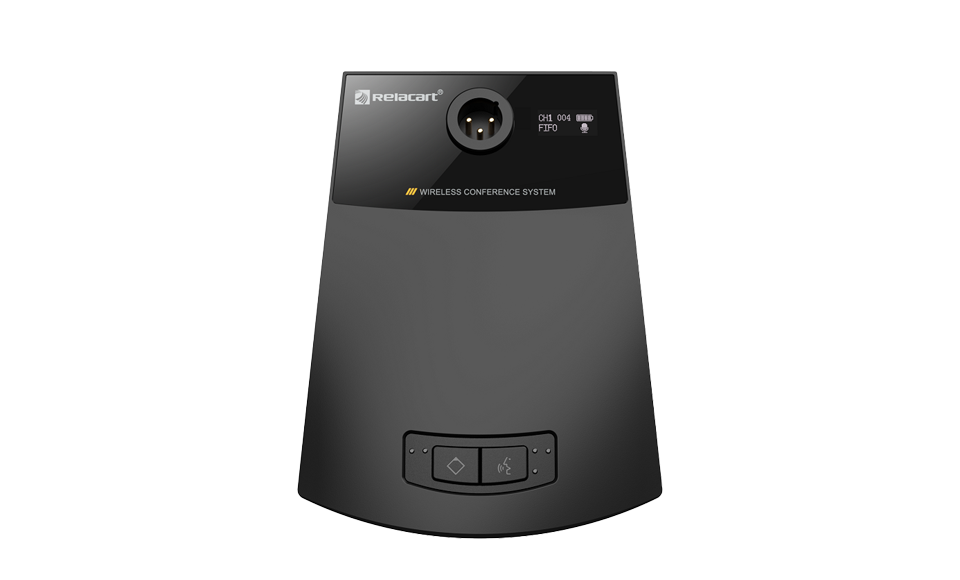

WDC-903D無線代表單元
WDC-903D采用低延時的LoRa協議進行與主機之間雙向通訊，音頻傳輸使用傳統穩定的UHF頻段，高保真的電路設計可提供高品質的聲音效果。具有高清OLED顯示屏，可拆式鵝頸話筒設計，可拆式鋰電池，自動開關話筒功能更是WDC-903D的亮點。
載波頻段：521.25MHz-936.85MHz
振蕩方式： PLL頻率合成技術
諧波輻射 低于主波45dBm以上
頻帶寬度： 134MHz
***偏移度： ±45KHz
輸入插座： 三針卡儂公插口
RF輸出功率： 30mW
供電： 鋰離子聚合物充電電池，3.7V/2900mA
消耗電流： 120mA（典型）60mA(待機靜音)
工作時間： 23小時（典型） 48小時（待機靜音）
重量： 910g
尺寸： 162(長)X125(寬)X54(高)
按鍵：發言

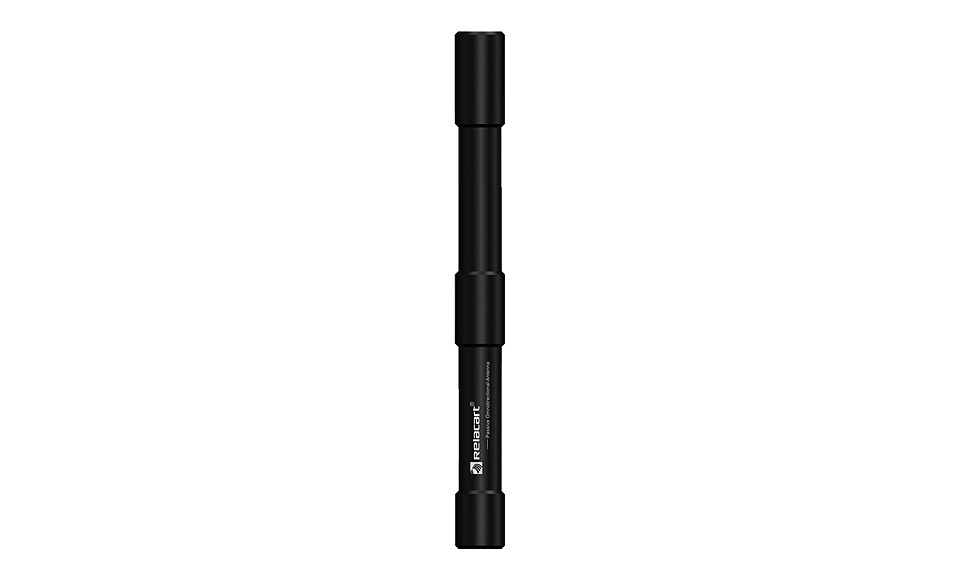

R-43W全頻棒狀天線
頻率范圍：400MH-950MHz、2000MHz-2500MHz
增益：9dB
駐波比：≤2
輸入阻抗：50 Ω
接頭類型：N型公頭
尺寸：φ36.5 x 376
凈重：約220g

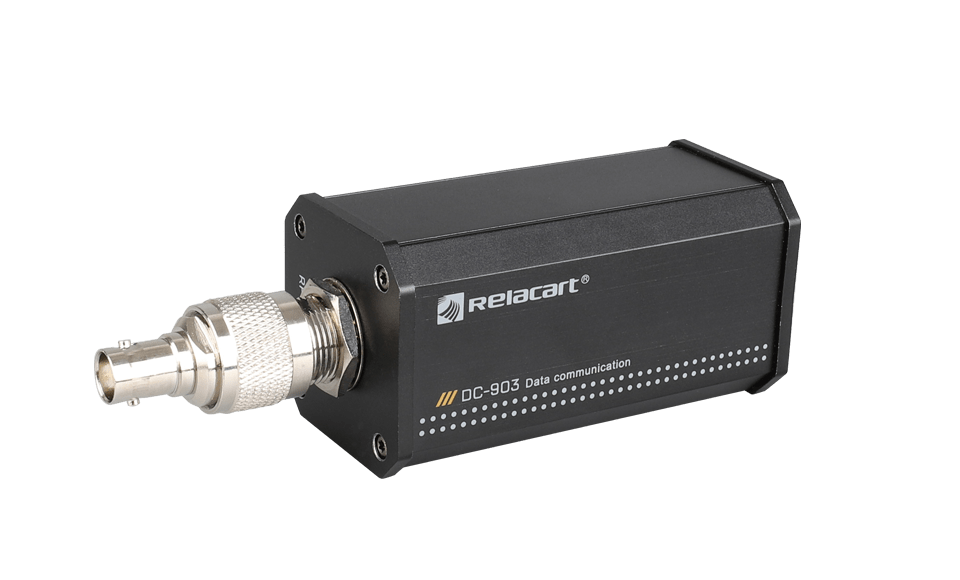

DC-903數據通訊轉換器
采用成熟、穩定的無線通信 協議，具有高穩定性，高性能，高保密，短時延，低功耗等優點。
工作頻率范圍： 400-450MHz
增益： 16dBm
射頻輸入端口： N型母頭
數據通訊雙向連接端口： RJ45接口
供電： 數據線與電源線一體化的供電方式
外形尺寸： 42(長)×42(寬)×105(高)
材質：黑色電鍍鋁材（封裝）
重量：約 150g

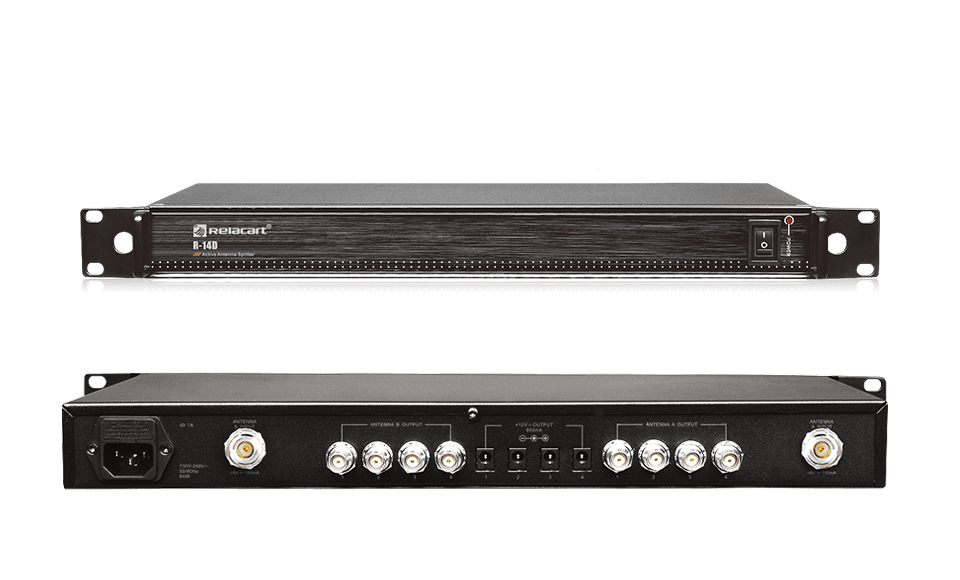

R-14D天線分配器
具有低內調失真的雙路1分4天線分配系統。穩定的功能特性，全面適用于UHF高寬頻帶的無線系統工作，支持2-4臺力卡無線系列或其它系列的無線系統的應用。
頻率范圍：470-960MHz
放大增益：0dB，±3dB典型
輸入/輸出阻抗：50Ω
天線供電：每個天線輸入端，***電流為150mA DC12V中央為正極（4組）
***電流：：800mA/每組
電源：AC100-240V，50/60Hz
尺寸：410（寬）×43（高）×206（深）
重量：約2.5

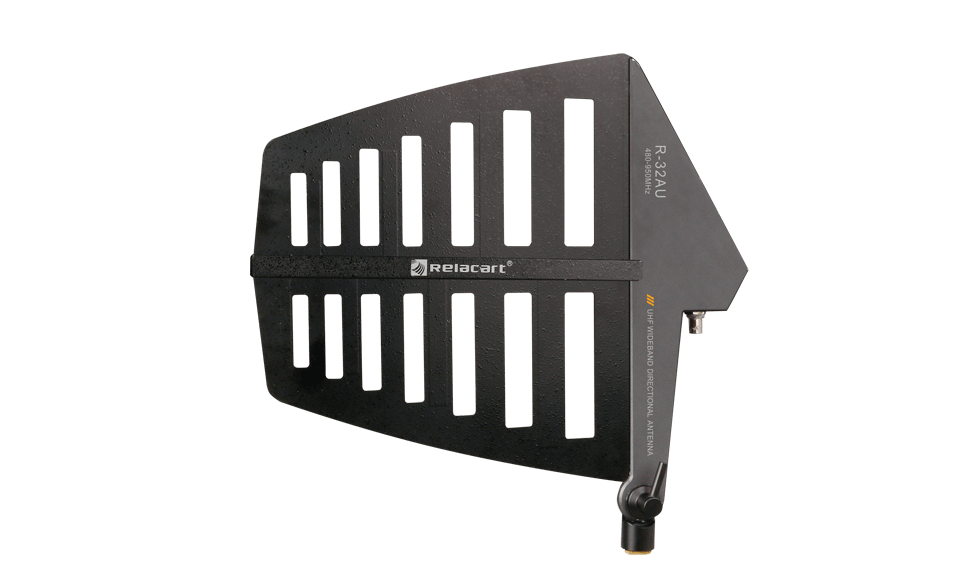

R-32AU寬頻指向性天線
所具的增益設置，用于信號接收的增強擴大?？蓪-32AU固定安裝話筒支架上，也可懸掛在天花板上，或者使用集成式可旋轉支架固定在墻壁上。
天線頻率范圍：480-950MHz
放大器頻率范圍：480-950MHz
天線方向性：心形
天線極化方式：線性
天線增益：≥6.5dB
天線駐波比：<2
放大器增益：0到15dB
放大器低噪：<0.45dB
放大器OIP3：>38dBm
外部供電：6-12DCV
電流：75mA
連接器端口：BNC母頭
外形尺寸：約332（長）x304（寬）x3（厚）
重量：約715g

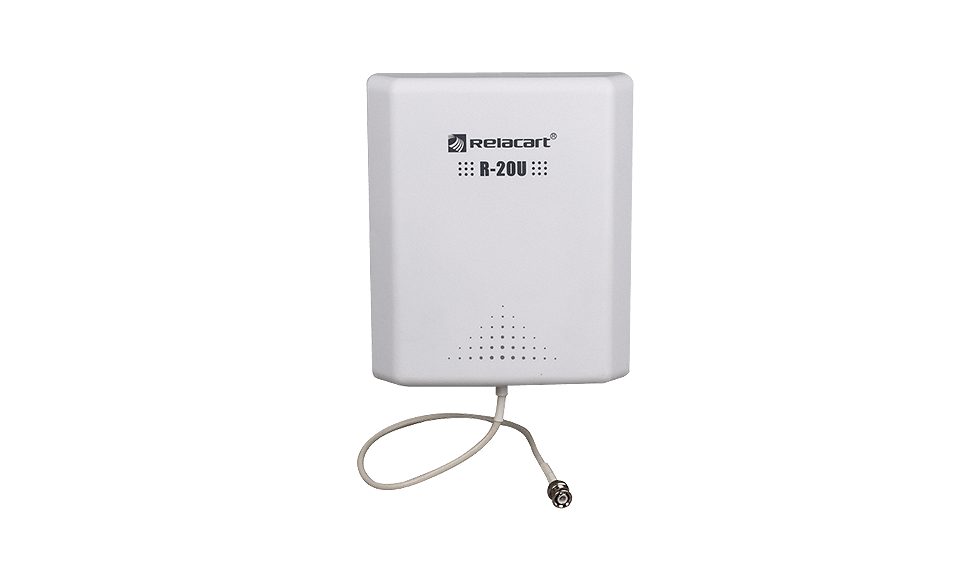

R-20U全指向板狀天線
R-20U 定向天線為工作在600-900MHz 頻率范圍內的UHF 無線麥克風系統提供增強的信號拾取，并兼容國外的新電信法規。重量輕、結構耐用、抗紫外線降解的 ABS 蓋板，在苛刻的操作條件下提供長壽命和穩定的性能。
頻率范圍：600-900MHz
駐波比：≤2.0
典型增益：7dBi
垂直面波瓣寬度：60°
水平面波瓣寬度：80°
輸入阻抗：50Ω
極化方式：垂直
前后比：≥25dB
***功率：50w
接頭類型：BNC
尺寸：210×180×44
重量：約300
安裝方式：壁掛式/支架式

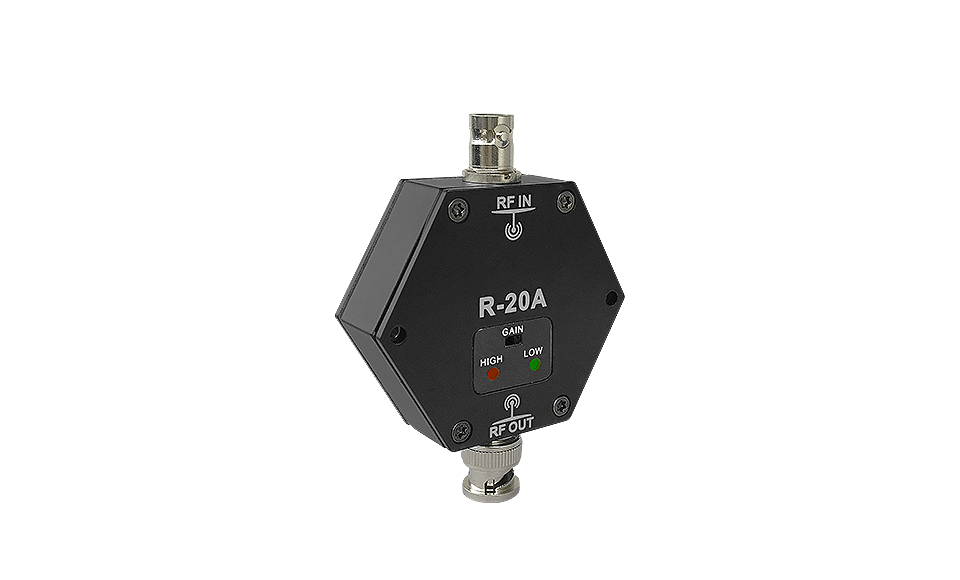

R-20A有源信號放大器
R-20A是一款適用于UHF 450MHz～950 MHz頻段范圍的天線信號放大器，以補償長距離的線纜對天線信號造成的衰減，有效增加天線信號的接收距離與傳輸穩定性。
頻段范圍：450MHz-950 MHZ
高增益：15dB
低增益：5dB
端子：BNC母頭
電壓駐波比：輸入≤3：1;輸出：≤3：1
噪聲：3dB（典型）
供電：8V 直流，80mA
工作溫度：-20°C至+60°C
外形尺寸：60mm×42mm×88
重量：125g（不含支架）
封裝：黑色電鍍鋁材
組合1：R-14D*1+R-32AU*2+R43W*1
組合2：R-14D*1+R-20A*2+R-20U*2+R43W*1
以上推薦是2-4臺主機內可用，超過需要增加R-14D
以下是選配方管話筒

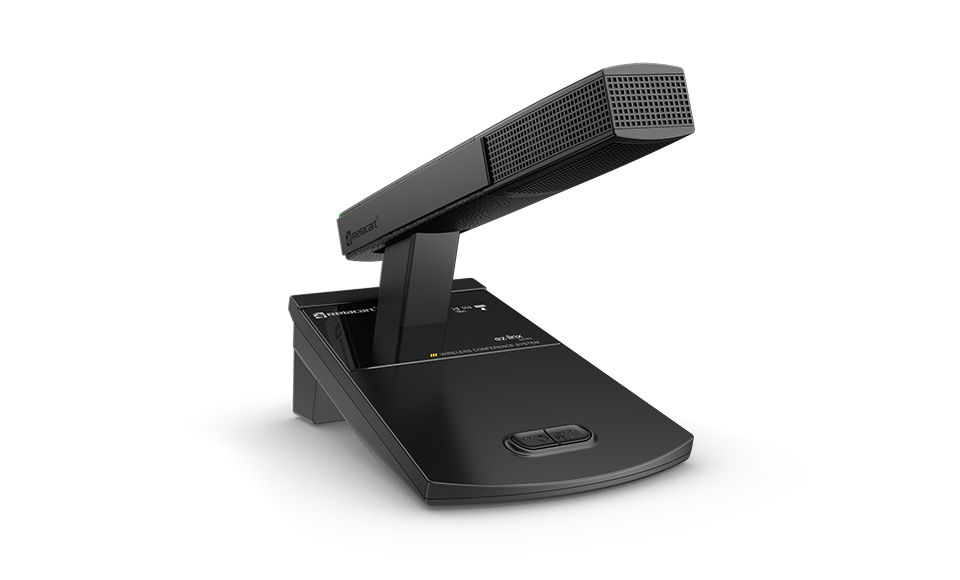

WDC-923C無線主席會議單元
WDC-923C是一款具有Dante功能的桌面式會議麥克風，采用新型方形話筒管和電容式心形指向咪芯可***拾取聲音并利用末端靈敏度較低的原理減少環境噪音的干撓。
載波頻段： 521.25MHz-936.85MHz
振蕩方式： PLL頻率合成技術
諧波輻射 低于主波45dBm以上
按鈕：發言/靜音
頻帶寬度： 134MHz
***偏移度： ±45KHz
RF輸出功率： 30mW
供電： 鋰離子聚合物充電電池，3.7V/2900mA
消耗電流： 120mA（典型）60mA(待機靜音)
工作時間： 23小時（典型） 48小時（待機靜音）
重量： 910g
尺寸： 162(長)X125(寬)X54(高)

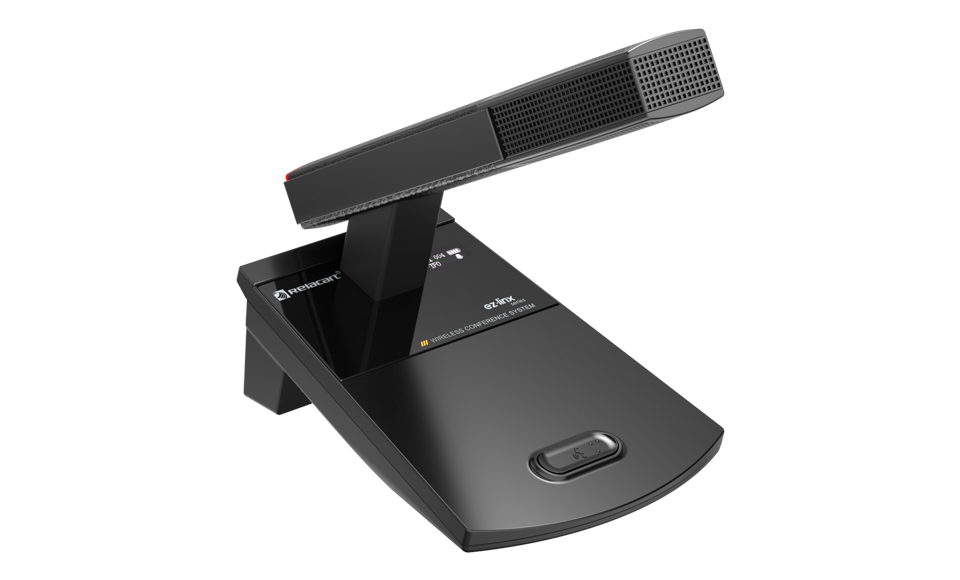

WDC-923D無線代表會議單元
WDC-923D是一款具有Dante功能的桌面式會議麥克風，采用新型方形話筒管和電容式心形指向咪芯可***拾取聲音并利用末端靈敏度較低的原理減少環境噪音的干撓。
載波頻段：521.25MHz-936.85MHz
振蕩方式： PLL頻率合成技術
諧波輻射 低于主波45dBm以上
按鍵：發言
頻帶寬度： 134MHz
***偏移度： ±45KHz
RF輸出功率： 30mW
供電： 鋰離子聚合物充電電池，3.7V/2900mA
消耗電流： 120mA（典型）60mA(待機靜音)
工作時間： 23小時（典型） 48小時（待機靜音）
重量： 910g
尺寸： 162(長)X125(寬)X54(高)
WDC-933C無線主席會議單元
WDC-933C是一款具有Dante功能的桌面式會議麥克風，采用新型方形話筒管和電容式心形指向咪芯可***拾取聲音并利用末端靈敏度較低的原理減少環境噪音的干撓。
載波頻段：521.25MHz-936.85MHz
振蕩方式： PLL頻率合成技術
諧波輻射 低于主波45dBm以上
按鍵：發言/靜音
頻帶寬度： 134MHz
***偏移度： ±45KHz
RF輸出功率： 30mW
供電： 鋰離子聚合物充電電池，3.7V/2900mA
消耗電流： 120mA（典型）60mA(待機靜音)
工作時間： 23小時（典型） 48小時（待機靜音）
重量： 910g
尺寸： 162(長)X125(寬)X54(高)
WDC-933D無線代表會議單元
WDC-933D是一款具有Dante功能的桌面式會議麥克風，采用新型方形話筒管和電容式心形指向咪芯可***拾取聲音并利用末端靈敏度較低的原理減少環境噪音的干撓。
載波頻段：521.25MHz-936.85MHz
振蕩方式： PLL頻率合成技術
諧波輻射 低于主波45dBm以上
按鍵：發言
頻帶寬度：134MHz
***偏移度：±45KHz
RF輸出功率：30mW
供電： 鋰離子聚合物充電電池，3.7V/2900mA
消耗電流： 120mA（典型）60mA(待機靜音)
工作時間： 23小時（典型） 48小時（待機靜音）
重量： 910g
尺寸： 162(長)X125(寬)X54(高)
